С В Ъ Р З В А Н Е   И   М О Н Т А Ж



Както при повечето пауър боксове, монтажът на FASTPOWER се отличава с особена лекота. Благодарение на

илюстрованото упътване, то може да бъде свързано за няколко минути без никакъв риск от грешка от

всеки(дори и от хора, които не са напълно технически грамотни). Всички FASTPOWER модули са оборудвани с ел.

верига за свързване на допълнително дистанционно управление, което осигурява възможност за активиране и деактивиране на модула и в движение. Конекторите не могат да бъдат сгрешени, разменени и объркани, тъй като физически пасват само в едно възможно положение.











ПРИМЕРЕН МОНТАЖ на  Mitsubishi Outlander 2.2Di-D  156 к.с.

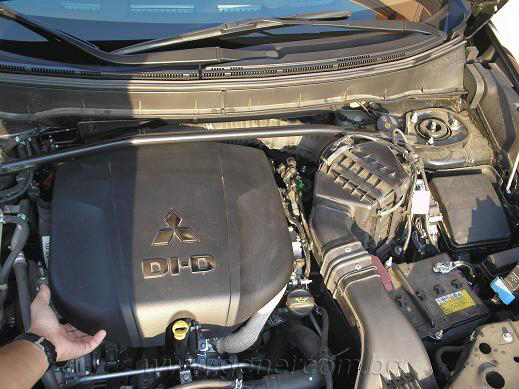

Свалете черния пластмасов капак(на повечето коли се сваля само с издърпване нагоре; ако се виждат

2 или 3 болта по кората, развийте ги и издърпайте капака нагоре)

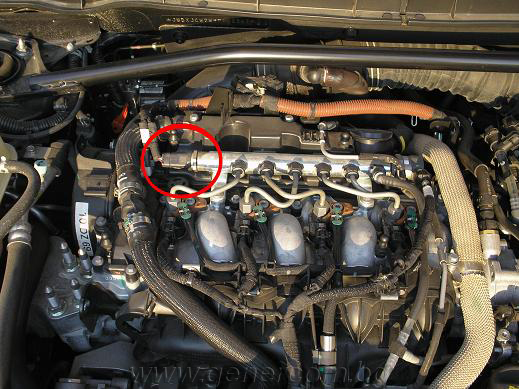

Намерете рейката(релсата) за високо налягане не гориво(хоризонтална тръба с диаметър от 1 до 2.5см) и хванете

буксата оградена в червено на снимката(буксата, която откачате трябва да има 3 проводника!).














Издърпайте буксата от конектора.

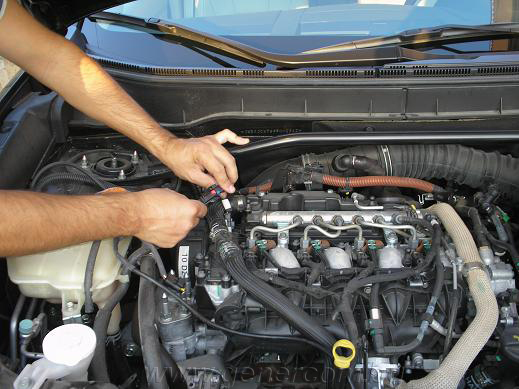

Закачете буксата, която току-що откачихте към женския конектор на FASTPOWER модула.

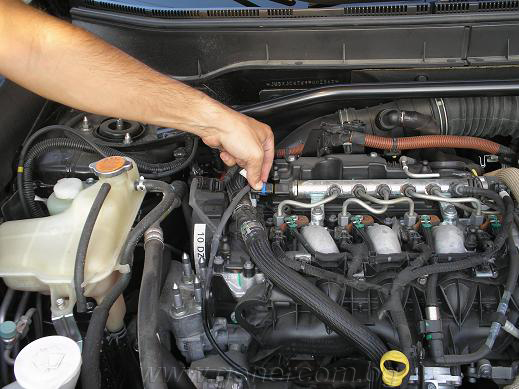

Вкарайте другата свободна букса на FASTPOWER модула в празното гнездо на релсата за високо налягане.











Издърпайте кабела на модула FASTPOWER, така че да не е в контакт с движещи елементи(ремъци, ролки и др.).

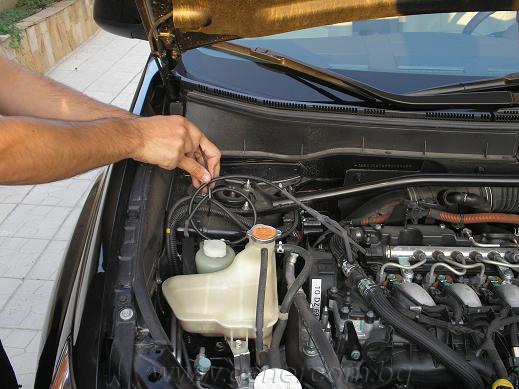

Завържете излишния кабел в кръг към трайно прикрепен елемент в двигателния отсек, по ваш избор който

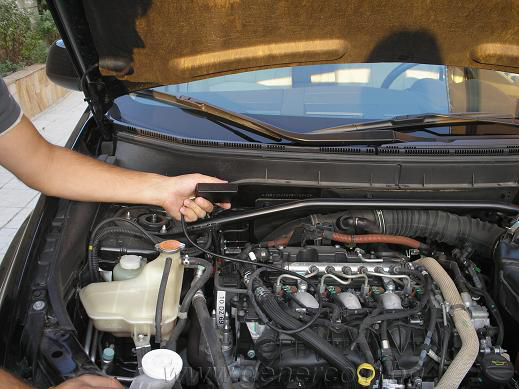

няма да предава прекомерни вибрации към модула и залепете пластмасовия корпус на пауърбокса към неподвижен елемент на двигателя посредством двойно залепящата лента на гърба на кутията.













Поставете обратно пластмасовата кора.











Запалете двигателя и направете тест драйв на всички предавки и на всички работни обороти на двигателя, за да се убедите, че мощността и въртящия момент са в стойности, които сте очаквали.
